DD bobin



         Şekildeki bu popüler olan bu tasarım şekil de OO bobininin bir türevi olduğu görülmektedir.
Bu geliştirmede bobinlerin üst üste gelen kısımlarında biraz düzleştirilmiştir.Bu tasarımda OO bobinden farkı kesişim bölgeleri düzleştirilmiş halidir.
        Bu da sensitive (hassaslık ) alanını artmış ve  derinlik te  beraberinde artmıştır. Bu varyasyonda, her bobin "D" harfi gibi görünüyor, bu yüzden bu tür genel olarak "DD" olarak veya“Çift D” bobin adlandırılır.Bobinler üst üste gelmesine rağmen  muhtemelen en erken tarihli sonuç alınan  deneyler yapılmıştır.
        20. yüzyılın başlarında DD bobini Compass elektronik dergisinde tarafından öncülük edilip  1970'lerin başında  de yayınlandığı gibi  görünüyor. Bu şimdi en popüler ikinci bobin türüdür ve neredeyse her dedektörde kullanılmaktadır . Minelab dedektörlerin sıklıkla kullandığı bobin yerleşim tasarımıdır.

  • Mineral bakımından zengin topraklarda arama yapmak için
  • OO bobinden daha derinlik ve hassaslık daha fazla olduğu için
  • Yapımının biraz zor olsada indüksiyon balansının OO dan zor diğer bobin türlerinden kolay olduğu için
tercih edilmektedir.

Ölçek 1/1


        Boyutlandırma olarak 3 katagoride (arama bobin boyutları) yer alan tasarım 1 e 1 ölçesi verilmiştir. Birim mm dir.
Bu boyutlandırma genellikle orta düzeyde her kesim tarafından kullanılan , biraz daha büyük nesnelerin daha derinden algılanması için yapılan tasarım çeşididir.


Bitmiş Hali

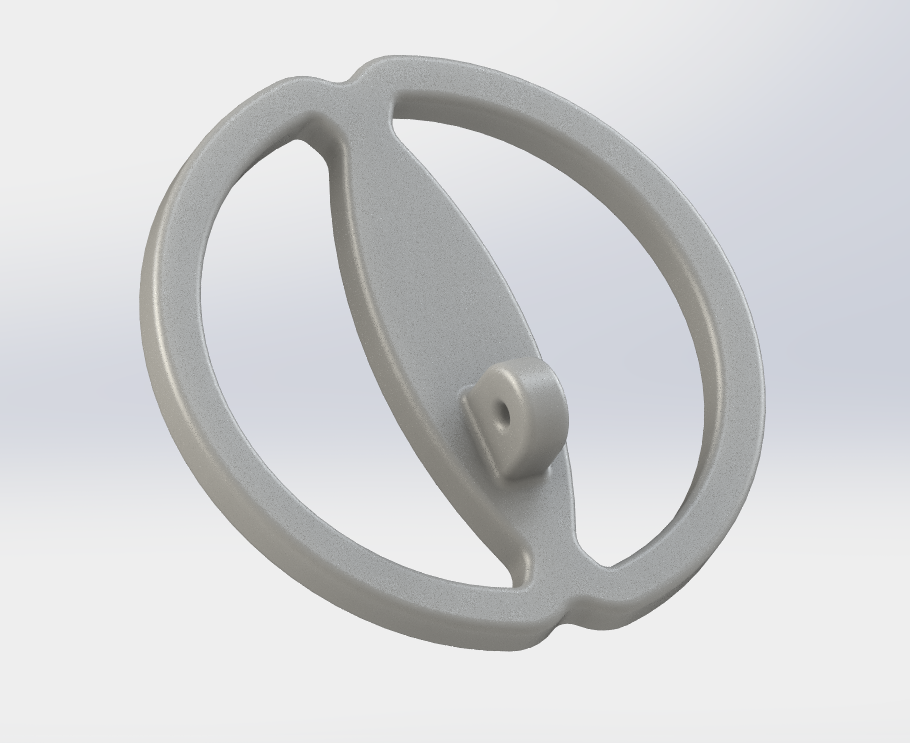

        Verilen ölçülerde bitmiş hali son görünümü....
NOT:

TX bobinine sinyal jeneratörü ac voltaj uygulayıp osiloskop ile RX bobininden en az 10mV ve altı voltaj alacak şekilde iki bobin konumlandırılmalıdır.
