Basit BFO Metal Dedektör UJT Transistörlü

UJT BFO Metal Dedektör

Duvar içi metalleri , alüminyum , bakır , altın , demir vb metal nensneleri 10 cm kadar derinlikten algılayabilir. Çalışma frekansı 1khz civarında :...

Düşük maliyetli yapımı kolay anlaşılır basit frekans BFO tekniğiyle çalışan dedektör yapacağız.
.

Malzeme Listesi:

  1. 2n2646 ujt transistör                                                        1 (adet)
  2. 9 v Pil                                                                                 2(adet)
  3. 9v pil soketi                                                                       2 (adet)
  4. 10KOhm 0.6w                                                                   1 (adet)
  5. 470Ohm  1w                                                                      1 (adet)
  6. 47Ohm                                                                               1 (adet)
  7. 100nf kutu  kondansatör                                                  1(adet)
  8. 8Ohm  Haporlör                                                               1(adet) ya da kulaklık kullanabilirsiniz.
  9. 4m 22swg 0.8mm zil teli ya da emaye kaplı bakır tel   1(adet)
  10. on off anahtar                                                                   1(adet)

Bobinin Sarılması;

Bobin 50mm çapında 22 tur olacak şekilde sarılması gerekiyor. Bobin sık olarak sarılmalı ve iyice izole bant ile yanıtkan hale getirilmesidir. Bobinin indüktans değeri 55uH değerinde olmalıdır. %20 lik değişiklik pek önem arz etmez. Çünkü bunu hesaba katarak devre tasarımını yaptım.

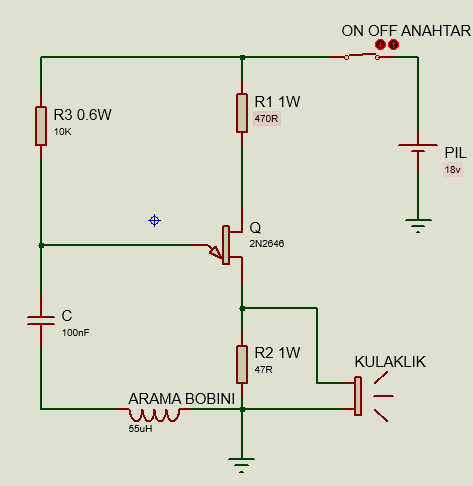

Devre:



Çalışması :
Voltaj ilk uygulandığında UJT OFF konumunda olur ve kondansatör R3 üzerinden şarj olur. UJT nin Emiteri kondansatöre bağlandığından , kondansatör üzerindeki şarj voltajı UJT diyot off voltakından daha büyük olduğunda , pn bağlantısı normal bir diyot gibi davranır  ve transistörü iletime geçirir.
R1 oik değeri çok küçük olduğundan kondansatörü hızla boşaltır. R1 Ohm değeri düşük olduğu için R3 şarj yeterli gelmez. Kondansatör yavaş şarj olur ve hızla deşar olur. Kondansatör şarj voltajı UJT nin diyot kesme voltajından küçük olduğunda R3 üzerinden şarj olur. Döngü bu şekilde devam eder.




Sarı Sinyal Bobinin Osilasyon Frekansı
Mavi Sinyal Kulaklığa gelen sinyal

Dedektörümüzde kulaklıkta sabit ses duyulmakta ve arama bobini metal bir nesne üzerinden geçtiğinde frekansı değişmekte bunu ses sinyali olarak bildirim almaktayız.
Devre 10ma den az akım çekmektedir.
